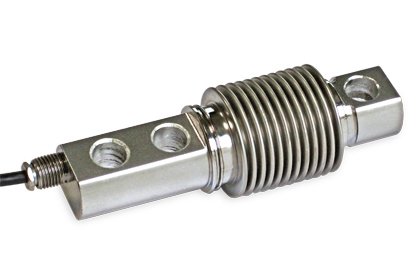

波紋管稱重傳感器一般安裝方法，直接將傳感器出線那端通過螺絲固定在設備上，另一端用來受力，往下壓，注意波紋管傳感器安裝時，中間部位需要懸空，兩端一端固定一端受力。也可以一端固定，一端往外拉，測拉力。

波紋管稱重傳感器波紋管傳感器，在我們常見的用來稱重的設備中有許多的應用。那么，這種用戶來稱重的裝置的原理是什么？因為傳感器的一些特殊特性，我們在使用這種稱重裝置的時候有哪些需要關注的地方？波紋管稱重傳感器的組成輸入設備，主要是由傳感器部分組成，再加上用來打開機器的開關等裝置。輸出設備，包括接觸器，指示燈和其他能夠執行設備輸出信號的部件等的。以及具有邏輯功能的控制電路，它屬于控制設備。

波紋管稱重傳感器的工作原理 這種可以用來稱重的傳感，是一種能將被測量的狀態轉換成可見光信號。 使用技巧及使用需要注意的點 1、注意傳感器的負載。無論什么樣的傳感器，都有一定的負載能力。當超出其負荷使用時，將無法獲得預期的效果，并且會影響后續使用。一般來說，有關傳感器的最大負載，在我們購買的傳感器的說明中有所說明，使用時應注意不要超過最大負載。 2、傳感器是一種敏感元件，使用時應小心操作。使用過程中的振動和沖擊會影響傳感器的某些內部組件，并最終導致輸出錯誤。 3、使用時要注意平衡，因為一旦發生應力偏差，稱重傳感器輸出的數據將不準確。 注意波紋管稱重傳感器的安裝，安裝位置應平坦且清潔。在安裝過程中請小心操作，避免跌落。同時，應注意設置一個可以阻擋傳感器四周光照的擋板。

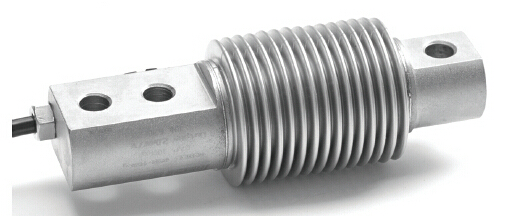

波紋管式傳感器屬于懸臂稱重傳感器，采用的是平行梁結構，金屬波紋管焊接密封，內部充入惰性氣體。抗過載、抗疲勞、抗偏載能力強。下面就由傳感器廠家高靈傳感為大家詳細介紹下該類型產品的相關常識，幫助大家加深對它的認知。波紋管式傳感器可廣泛應用于電子皮帶秤、料斗秤、平臺秤等專用衡器、各種材料試驗機及其它測力裝置中。作為一種荷重傳感器，常用于地磅傳感器。那么，如何正確選擇地磅傳感器？地磅傳感器的誤差和準確度直接關系到稱重系統的準確度。顯而易見，對于選用合適的稱重傳感器并將其用于相應準確度的稱重系統中去，是具有重要意義的。正確選用地磅傳感器是要結合稱重系統的實際情況，充分考慮傳感器的結構形式、額定載荷、封裝方式等因素。

1、傳感器結構形式的選擇常應用在動態地磅的傳感器的結構形式以柱式為多，同時也有較大量的輪幅式、橋式、懸臂梁剪應力式等傳感器，在綜合考慮秤體機械結構、設計、限位裝置設計等合理的選擇傳感器的技術參數及傳感器上下承壓件結構形式的基礎上，則大部傳感器均可用于動態地磅，甚至包括拉式的和相關性能較差的環式傳感器。

2、從傳感器的靈敏度去選擇傳感器的靈敏度是作為轉換裝置的核心參數，是電橋中輸出與輸入的內在轉換系數。如額定載荷為20噸的、靈敏度為2mv/v的傳感器，可視為額定載荷為10噸的，靈敏度為1mv/v的傳感器去參與設計選擇，只不過是將原有的3000分度值的傳感器變成1500分度值，其它則無影響，這樣可大大延長使用壽命和動載破壞幾率。采用低靈敏度傳感器已成為動態衡器所必需，而高靈敏度的傳感器在不能保證動載疲勞壽命、沖擊載荷的使用狀況下，則并不為優勢，而低靈敏度、高線性、高分度值才顯傳感器技術水平的高超。

3、從傳感器的工作環境去選擇動態地磅的傳感器工作環境是惡劣的，因此在選擇上要力求傳感器有高的環境指標和高的電和力的抗干擾性能，即防水、防塵、防雷電、電磁干擾、動載竄動、溫差形變等。其中防水防塵可以按照IP等級體系去選擇，防雷電除外部采取措施外，傳感器本身也應有相應的配置，至于傳感器因動載和摩擦力所使傳感器的竄位（包括溫差影響0），則應考慮傳感器底座可允許水平移動的，或者上下為球面的自動回位設計。在易燃、易爆環境下工作的傳感器對防爆性能提出了更高的要求：在易燃、易爆環境下必須選用防爆傳感器，這種傳感器的密封外罩不僅要考慮其密閉性，還要考慮到防爆強度，以及電纜線引出頭的防水、防潮、防爆性等。最后提醒，在使用傳感器時先要考慮傳感器所處的實際工作環境，這點對正確選用傳感器至關重要，它關系到傳感器能否正常工作以及它的安全和使用壽命，乃至整個電子衡器的可靠性和安全性。

波紋管稱重傳感器工作原理：波紋管稱重傳感器工作原理 波紋管稱重傳感器可以承受拉、壓兩種受力形式，抗偏載、抗疲勞能力強，對惡劣的工況環境可采用不銹鋼波紋管焊接密封。 一般不是行業之人對它的了解是知之甚少， 波紋管可以分成單層和多層。在總厚度相同的條件下，多層波紋管的內部應力小，能承受更高的壓力，耐久性也有所增加。在 壓力或軸向力的作用下，波紋管將伸長或縮短，由于它在軸向容易變形，靈敏度較高，所以在稱重傳感器中得到了最大化的發 揮自身優勢 波紋管稱重傳感器參數 額定載荷：10-200Kg300-1000Kg??綜合精度：0.02（線性+滯后+重復性） 靈敏度：2.0mV/V? ? ? ? 蠕變：±0.02　%F·S/30min 零點輸出：±1%F.S? ? ? ?零點溫度影響：±0.02　%F·S/10℃ 輸出溫度影響：±0.02　%F·S/10℃? ? 工作溫度：-20℃~+65℃ 輸入阻抗：380±10　Ω輸出阻抗：350±3　Ω 絕緣電阻：>5000MΩ? ? ?安全過載：150%F.S 供橋電壓建議：10VDC? ? ?材質：不銹鋼 傳感器接線方式：輸入+：紅輸入-：黑輸出+：綠輸出-：白 （例子）HBB波紋管稱重傳感器 波紋管稱重傳感器的構成及使用技巧 一、構成 1、輸入部分：是由各種輸入設備組成，其中包括按鈕、位置開關及傳感器等; 2、輸出部分：是由各種輸出設備，如接觸器、電磁閥、指示燈等執行元件組成; 3、控制部分：是按照控制要求設計的，由若干繼電器及觸點構成的具有一定邏輯功能的控制電路。 其中還需要再次強調的就是控制部分了，由于由于控制電路是采用硬接線將各種繼電器及觸點按一定的要求連接而成，所以接 線復雜且故障點多，同時不易靈活改變。所以大家一定要對它格外看重些，多多進行維護和保養。 二、波紋管稱重傳感器使用技巧 1、要注意稱重傳感器的使用荷負，無論是什么樣的傳感器，也都有它的局限，如果只是單純的增加重量，不但得不到很好的當 時數據，同時也會影響下一次的使用，一般在購買的時候，上面也都有載荷上限，在使用之前必須要很好的閱讀說明書，另外 還要注意它的防腐蝕工作，在表面最好涂上專業的防腐蝕的保護材料，比如凡士林等。 2、要注意的就是輕拿輕放，因為它內部的構造更加的精細，如果在拿的過程中，出現的振動和沖擊，也都會影響到內部，很有 可能會出現數據誤差。特別是合金材料的小容量傳感器，必須要注意防止震動。 3、要注意的就是在加載裝置時，方法就是保證加載力和受力軸相重合，不偏斜，只有這樣，才能得到最為精確的數據，如果是 在水平的狀態之下，底座的平面要必須達到平衡度，否則在偏力的情況下，受力點出現了誤差，自然也會影響波紋管稱重傳感 器輸出的數據。 波紋管稱重傳感器在機械安裝方面須注意的一些細節 1、安裝傳感器的底座安裝面應平整、清潔，無任何油膜，膠膜等存在。 2、稱重傳感器要輕拿輕放，尤其是由合金鋁制作彈性體的小容量傳感器，任何沖擊、跌落，對其計量性能均可能造成極大損 害。 3、每種稱重傳感器的加載方向都是確定的，而我們使用時，一定要在此方向上加載負荷。橫向力、附加的彎矩、扭矩力應盡量 避免。 4、水平調整 5、波紋管稱重傳感器周圍應盡量設置一些“擋板”，甚至用薄金屬板把傳感器罩起來。 6、盡量采用有自動定位（復位）作用的結構配件，如球形軸承、關節軸承、定位緊固器等。 波紋管稱重傳感器的結構和類型 波紋管稱重傳感器是一種把被測量的狀態轉變?yōu)榭蓽y的光信號的裝置，一般由光源、 敏感元件、光纖、光敏元件(光接收器)和 信號處 理系統構成的傳感器。波紋管稱重傳感器一般可分為兩大類:功能型傳光型。功能型波紋管稱重傳感器是利用光纖本身 的備—某種敏感特性或功能制成的傳感器，傳光型波紋管稱重傳感器波紋管又稱皺紋箱，它是一種表面上有許多同心環狀波形皺紋的薄壁圓管。

當波紋管作為壓力敏感元件時，將波紋管開口的一端連接于固定的基座上，壓力由此傳至管內。在壓力的作用下，波紋管伸長或收縮一直到壓力與彈性力平衡為止。這時管的自由端就產生一定位移，通過傳動放大機構后，使指針轉動顯示讀數。波紋管自由端的位移與所測壓力成正比。波紋管可以分成單層和多層。在總厚度相同的條件下，多層波紋管的內部應力小，能承受更高的壓力，耐久性也有所增加。在壓力或軸向力的作用下，波紋管將伸長或縮短，由于它在軸向容易變形，所以靈敏度較高。波紋管對于低壓力（3000Pa~0.5MPa）比彈簧管和膜片靈敏，而且所能產生用以轉動指針或記錄筆的力也比較大。增加了彈簧后的多層波紋管的測壓范圍可以達到7MPa（可測量壓水堆核電廠二次側蒸汽的壓力）。
