稱重傳感器安裝圖接線方法詳細講解

稱重傳感器接線方法有兩種不一樣的輸入、輸出接線方式：一種是四線制接法；另一種是六線制接法。Jen廣州南創電子科技有限公司
稱重傳感器接線方法一種是四線制接法，另一種是六線制接法。四線制接法的稱重傳感器對二次儀表無特殊要求，使用起來很方便。但當電纜線較長時，容易受環境溫度波動等因素的影響；稱重傳感器接線方法六線制接法的稱重傳感器要求與之配套使用的二次儀表具備反饋輸入接口，使用范圍有一定的局限性，但不容易受環境溫度波動等因素的影響，在精密測量及長距離測量時具有一定的優勢。Jen廣州南創電子科技有限公司

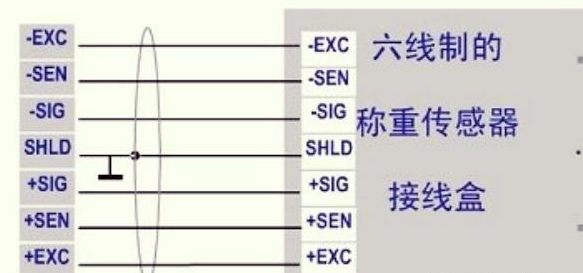

稱重傳感器接線圖：Jen廣州南創電子科技有限公司
Jen廣州南創電子科技有限公司
六線制接法的稱重傳感器規定與之調配使用的二次儀表盤具有反應鍵入插口,使用規范有必定的限制,但不易受工作溫度崎嶇等因素的動搖,在高精度準確丈量及遠距離準確丈量時具有必定的長處。Jen廣州南創電子科技有限公司
一般的稱重傳感器由六根電線組成。當四線系統連接時，電源線(EXC-，EXC +)和反饋線(SEN-，SEN +)短路。 SEN+和SEN-用于補償電路電阻。 SEN +和EXC +是途徑，SEN-和EXC-途徑。Jen廣州南創電子科技有限公司
EXC +和EXC-由稱重傳感器供電，但由于稱重模塊和傳感器之間的線路斷開，傳感器接收到的電壓實際上低于電源電壓。每個稱重傳感用具有mV /V的特性，其輸出視頻信號與接收電壓親切相關，SENS +和SENS--實際上是稱重傳感器在高阻抗電路中，稱重模塊實際上可以接受電壓反饋給稱重模塊。假設EXC+和EXC-是10V，線路損耗，傳感器2mV / V，實際上傳感器的大信號輸出是()* 2 =19mV，而不是20mV。此時，19mV是稱重傳感器的大批程，前提是傳感器必須通過反饋回路將實際電壓反饋給稱重模塊。Jen廣州南創電子科技有限公司
Jen廣州南創電子科技有限公司
在稱重傳感器中，EXC +與SENS +short，EXC-和sens-short相連接，僅限于傳感器靠近稱重模塊且電壓損失小的情況，否則會出現測量誤差。Jen廣州南創電子科技有限公司
稱重傳感器方式的認證有4線和6線兩種，稱重傳感器的模塊或接口以及4線和6線兩種，先拿起線到4或6先看看你的硬件要求，原理是：傳感器可以6線而不是4線，必須拿起4線是簡短的答案。Jen廣州南創電子科技有限公司
稱重傳感器接線方式說明：Jen廣州南創電子科技有限公司
（1） 稱重傳感器接口是一個7孔的接頭，與現場的稱重傳感器接線方法有六線制和四線制兩種，此系統采用四線制連接，1和2、3和4依次短接，并且把現場的三個傳感器并聯起來使用。Jen廣州南創電子科技有限公司
（2） 設定點接口通連接了一個5位碼盤設定器，端子號6、5、4、3、2分別對應千百十個和十分位，27、28、29、30是8421編碼的尋址數據，用于終值設置。F701既可以通過面板按鍵組合設置終值，也可以通過連接外部設定器設置，通過按鍵組合可切換，本系統為后者，可對終值以100g為單位進行修正。Jen廣州南創電子科技有限公司
（3） 控制信號輸入/輸出接口用以連接外部信號輸入和控制信號輸出，從PLC送來3個信號，分別為去皮重（端子號4）、皮重復位（端子號5）和數據保持（端子號14）;每次稱量前先去皮重，此時凈重立即設置為零，到稱量終值后數據保持，放料結束后再皮重復位，即再取消去皮操作，此時毛重和凈重為同一數值，這樣可保證每次稱量的切片的凈重量。
