進口傳感器的的電路連接

           by6廣州南創電子科技有限公司

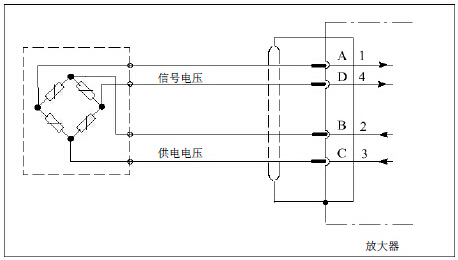

一、四線制傳感器和測量放大器   by6廣州南創電子科技有限公司
     四線制傳感器和測量放大器在工廠里校準時， 對傳感器施加電橋電壓和額定負荷， 在電纜終端可測量出傳感器的額定輸出(額定靈敏度)， 此時傳感器的導線也包括在校準中。 by6廣州南創電子科技有限公司
導線長度不允許變化， 因為它會導致靈敏度的變化， 對導線的溫度影響也不加以調節，僅當導線保持原長與測量放大器連接時, 才能得到無誤差的測量。 by6廣州南創電子科技有限公司
by6廣州南創電子科技有限公司

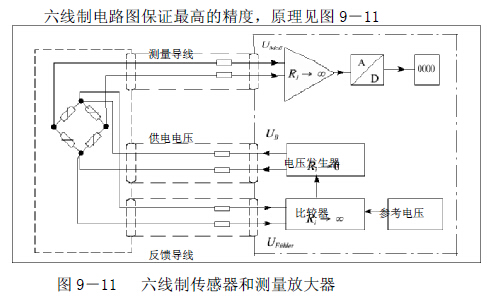

二、六線制傳感器和測量放大器 by6廣州南創電子科技有限公司
提示： 為避免上章指出的誤差的產生和簡化傳感器處理， 多年以來by6廣州南創電子科技有限公司
幾乎都采用六線制傳感器和測量放大器。by6廣州南創電子科技有限公司
 相對惠斯頓電橋的四線技術， 六線技術中， 二條反饋導線測量供電電壓的實際值。供電電壓的壓降通過反饋導線反饋到測量電路(高阻輸入), 并且一調節放大器輸出上的供電電壓， 直到應有的供電電壓值加至應變式傳感器上。 by6廣州南創電子科技有限公司
這有很多優點:   by6廣州南創電子科技有限公司
● 所有電纜電阻的改變， 例如由于溫度變化和電纜的延長／ 縮短，  by6廣州南創電子科技有限公司
將自動地在測量過程中被補償。   by6廣州南創電子科技有限公司
● 由于導線電阻引起的供電電壓的損失將被補償。   by6廣州南創電子科技有限公司
● 在出廠校準中， 電纜不須考慮進去， 這表示， 校準儀可直接連接by6廣州南創電子科技有限公司
在測量放大器上。 by6廣州南創電子科技有限公司
by6廣州南創電子科技有限公司

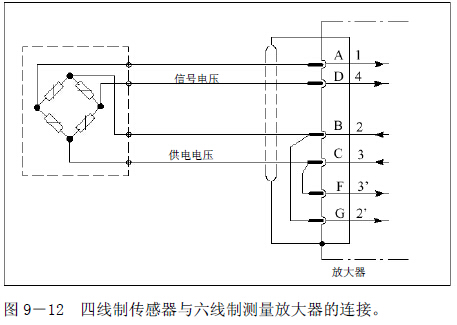

三、 四線制傳感器與六線制測量放大器的連接。   by6廣州南創電子科技有限公司
    以四線制校準的傳感器也可以連接于六線制測量放大器上， 反饋線應盡量貼近傳感器， 如繞成圈， 絕對不允許被縮短， 否則校準就出錯， 電纜電阻必須在傳感器校準時考慮在內。 by6廣州南創電子科技有限公司
    六線制測量放大器的反饋線必須要連接， 可以直接連接到電橋上或傳感器用六線電纜延長時， 接在電纜從四線到六線by6廣州南創電子科技有限公司
的過渡處。by6廣州南創電子科技有限公司
