使用稱重模塊避免不正確的負載

       Ijo廣州南創電子科技有限公司
Ijo廣州南創電子科技有限公司
Ijo廣州南創電子科技有限公司
Ijo廣州南創電子科技有限公司
Ijo廣州南創電子科技有限公司
Ijo廣州南創電子科技有限公司
Ijo廣州南創電子科技有限公司
Ijo廣州南創電子科技有限公司
Ijo廣州南創電子科技有限公司
Ijo廣州南創電子科技有限公司
        取決于不同的稱重傳感器，保護等級，除了進行測量以外，還需承擔系緊或固緊任務。一般通過螺紋連接傳感器到其結構上。Ijo廣州南創電子科技有限公司
        很多測量中，額外的功能會很快地達到其限制。例如，加載到傳感器上的側向力會影響測量結果的準確性，在極端的情況下，過載會導致傳感器的損壞。Ijo廣州南創電子科技有限公司

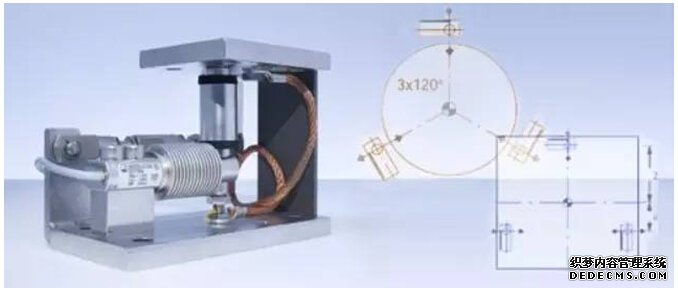

使用足夠的安裝部件能夠避免不正確的加載。安裝部件和傳感器組成一個復雜的功能單元。HBM稱重模塊可以預先組裝，在現場立即使用，而無需其他的測量。Ijo廣州南創電子科技有限公司
根據不同的型號，稱重模塊包括以下部件:Ijo廣州南創電子科技有限公司
上下壓頭固定在地基，其他載體或結構上Ijo廣州南創電子科技有限公司
負載并輸出到傳感器Ijo廣州南創電子科技有限公司
通過擺支撐其恢復到初始位置Ijo廣州南創電子科技有限公司
通過彈性軸承降低振動Ijo廣州南創電子科技有限公司
通過水平支撐桿限制側向力Ijo廣州南創電子科技有限公司
采用同步卸載原理的反升力裝置Ijo廣州南創電子科技有限公司
注意: 并不是所有模塊都具有以上部件!Ijo廣州南創電子科技有限公司
HBM 稱重模塊特點Ijo廣州南創電子科技有限公司
HBM 稱重模塊可以用于 OIML R60 標準的稱重傳感器，并可以用于貿易秤應用。Ijo廣州南創電子科技有限公司
HBM 稱重模塊:Ijo廣州南創電子科技有限公司
免維護Ijo廣州南創電子科技有限公司
節省空間，整體高度低Ijo廣州南創電子科技有限公司
容易安裝Ijo廣州南創電子科技有限公司
電鍍鋼或不銹鋼材料可選Ijo廣州南創電子科技有限公司
EEx(i) 防爆型號可選Ijo廣州南創電子科技有限公司
部分配有反升力裝置Ijo廣州南創電子科技有限公司
配有支撐桿Ijo廣州南創電子科技有限公司
過載保護Ijo廣州南創電子科技有限公司
注意: 并不是所有模塊都具有以上部件!最新的部件信息請參閱技術參數表Ijo廣州南創電子科技有限公司
根據不同應用配置稱重傳感器Ijo廣州南創電子科技有限公司
支撐桿用于吸收側向力，為避免損壞，不能超過手冊中表明的最大值。如果不能保證，請進行保護性測量。并且請注意，支撐桿不能吸收任何側向力。Ijo廣州南創電子科技有限公司

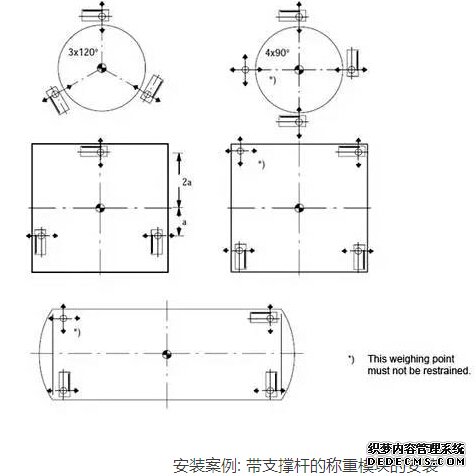

在安裝之前，需要確定最合適的配置。需要考慮現場環境，例如，風載荷，料倉容積，側向力，膨脹和溫度影響。一方面導桿的方向必須引導一切允許極限值內的負荷，另一方面不應阻擋可能引起很大的熱膨脹。對于單個項目，稱重模塊應對包括靜態，動態，和熱負載加以驗證和調整。Ijo廣州南創電子科技有限公司
注意: 一個料倉通過4個點 (4個模塊) 來支撐, 一個加載點不能固定以避免模塊損壞。Ijo廣州南創電子科技有限公司
成本低廉的稱重模塊 - 固定支座Ijo廣州南創電子科技有限公司
Ijo廣州南創電子科技有限公司
固定支座既可以用作稱重模塊也可作為安裝附件使用，因此應根據容器形狀，減少一個活兩個測量模塊。其可以降低裝配成本，然而僅在重心在垂直方向不受填充影響的容器或僅涉及液體和可微小化的細碎物情況下才能達到足夠的測量精度。在這一情況下也要考慮如何最佳設置固定支座和稱重模塊，固定支座在支撐方向具有最大的剛性而其平面方向有最大的柔性。在這里測量系統中也應考慮風力及其作用對測量結果的影響。Ijo廣州南創電子科技有限公司
裝配影響Ijo廣州南創電子科技有限公司
基座不平Ijo廣州南創電子科技有限公司
基座的平面度必須小于 0.6 mm，較粗糙的基座必須墊以密封物質加以平衡，如 AFM-30 (來自 Reinz).Ijo廣州南創電子科技有限公司
Ijo廣州南創電子科技有限公司

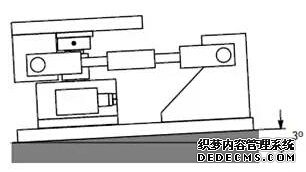

基座的傾角Ijo廣州南創電子科技有限公司
傳感器的靈敏度減少量是 1-cosα. 電子衡器將在校準水平時調整此傾角，盡管如此，傾角不應超過3° 。Ijo廣州南創電子科技有限公司
Ijo廣州南創電子科技有限公司
上下平面的平行度Ijo廣州南創電子科技有限公司
如底板和上板不平行，力導入位置的不平行，會導致附加的側向力。這一側向力將在力方向被導桿吸收。擺支撐可以使受力點保持在一個垂直線上。然而為師側向力的影響最小，傾角不能超過 3°.Ijo廣州南創電子科技有限公司
Ijo廣州南創電子科技有限公司
軸向不對齊Ijo廣州南創電子科技有限公司
上板和力導入機構的軸向不對齊不必考慮，因板與板之間用螺母旋緊的。Ijo廣州南創電子科技有限公司
