力測量技術趨勢

        測試臺工程的進步不僅取決于 測量放大器和軟件系統，稱重傳感器創新也是一個重要趨勢：包括更短的安裝時間，更高的靈活性等。近些年來，力傳感器 不僅精度大幅提高，更結實，更友好，容易安裝也是重要的趨勢。pT6廣州南創電子科技有限公司
pT6廣州南創電子科技有限公司
趨勢 #1: 更高精度pT6廣州南創電子科技有限公司
        傳感器精度能夠帶來更高的經濟效益。關鍵的原因是其具有更寬的測量范圍。也就是說在既定的測量范圍內測試臺 具有更高的測量精度，或是在 既定的精度要求下 具有更寬的測量范圍。pT6廣州南創電子科技有限公司

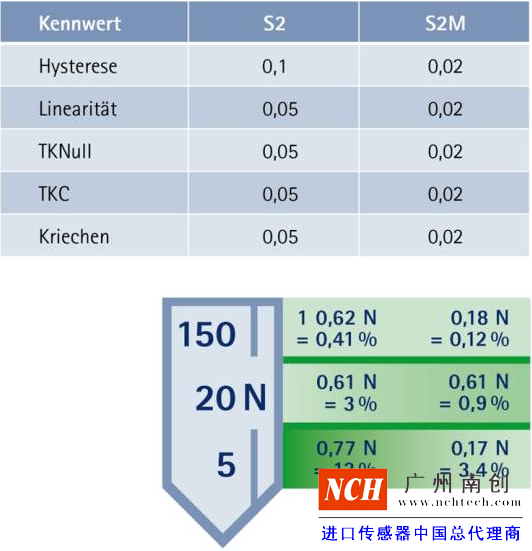

        相關性如圖表所示: 其基于 S2M 傳感器, 做對比的傳感器是前任型號 S2。當測量不確定性固定時，可以看出 測量范圍顯著增大。案例中的計算僅使用了傳感器的部分量程。測量時間為 30分鐘。溫度變化為 20 Kelvin。傳感器量程為 500 N。以下影響量已被考慮在內: 線性，溫度對零點和靈敏度的影響，滯后和蠕變。          500 N 量程的傳感器可以達到 20 N 量程傳感器的精度要求，這帶來以下兩種優勢: 您可以采用更高量程的傳感器，提高測量鏈的過載能力，提高整個測量鏈的不確定性和精度。采用更大量程傳感器，減少傳感器使用數量。pT6廣州南創電子科技有限公司
趨勢 #2: 用于惡劣環境pT6廣州南創電子科技有限公司
        緊致密封力傳感器適用于大多數量程力傳感器。但對于 500 N 以下量程還是一個挑戰。 在極端環境下使用產品越來越頻繁。在這種情況下，使用 堅固型放大器 和 緊致密封傳感器能夠讓您應對這些挑戰!pT6廣州南創電子科技有限公司

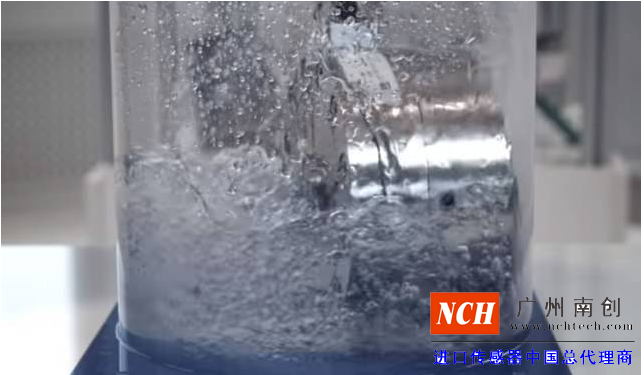

        緊致密封傳感器能夠滿足惡劣環境的要求。IP68 保護等級提供水下三米浸泡 100個小時測試證明。pT6廣州南創電子科技有限公司
現代不銹鋼在耐腐蝕性和彈性方面證明是有效的。HBM 的多款傳感器滿足 IP68, 精度 0.02的要求。 對非常小的力如何處理?pT6廣州南創電子科技有限公司
         500 N 以下非常小的力測量很難使用鋼彈性體。在這種情況下，鋁彈性體更具有優勢。應變片需要采用硅膠進行保護，因此對濕度的靈敏度保護必須通過應變片的改進來實現。例如，應變片 基底材料聚醚醚酮 (PEEK) 只會吸收非常少的水分，是一種非常適宜的材料。采用這種材料的力傳感器對于大部分的應用已經足夠了，即使傳感器沒有進行緊致密封。pT6廣州南創電子科技有限公司
趨勢 #3: 靈活性pT6廣州南創電子科技有限公司
        現代力傳感器可以 按照客戶指定要求交付，可以立即安裝使用。 傳感器靈活性標準顯著上升。為進一步減少安裝時間，測試臺工程師希望獲得一系列附件，包括電纜，插頭，力導入，標定附件等，以便快速安裝使用。pT6廣州南創電子科技有限公司

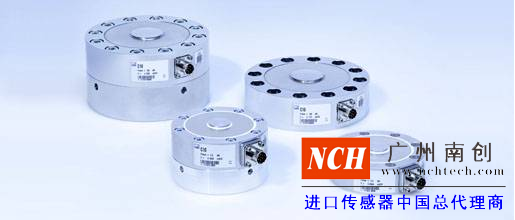

現代力傳感器通過模塊化設計應對這一挑戰。實際上每個 HBM 力傳感器可以單獨配置 - 帶有多種可選插頭和電纜。C10 力傳感器 可配置組合高達 2304 ! pT6廣州南創電子科技有限公司
TEDS (傳感器電子數據表)需求近幾年極具上升。TEDS 意味著: 傳感器帶有微型內存芯片，傳感器數據可以從中讀取。采用合適的放大器，測量通道可以自動參數化，并降低錯誤誤差。 趨勢 #4: 大力值pT6廣州南創電子科技有限公司
         現代技術裝置越來越巨大, HBM 可以提供 20 MN 特殊解決方案, 另外標準產品量程高達 5 MN。其主要用于船舶和風能系統。當輪船或風力發電廠運行時，這些力必須通過測試進行認證。因此, 在這個領域使用的力傳感器必須進行標定。但是大力值傳感器標定非常困難。pT6廣州南創電子科技有限公司
通常, 力源 (例如液壓缸) 和參考力傳感器用于大力值傳感器標定。參考力傳感器的精度決定著標定精度。pT6廣州南創電子科技有限公司

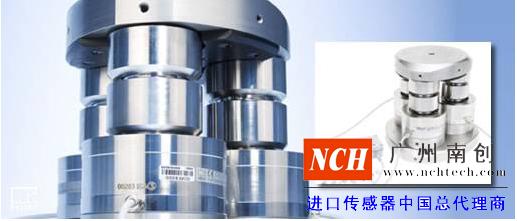

因此，HBM 開發了 力傳感器集結系統，其由三個力傳感器組成，通過三個小量程傳感器將集結系統的 量程擴展三倍。這種系統主要用于標定等領域。  pT6廣州南創電子科技有限公司
