使用疊加式力標準機檢測稱重傳感器_稱重傳感器的檢測方法

一、疊加式力標準機的結構。
  疊加式力標準機由主機、液壓系統及電控系統、標準力傳感器及測量顯示儀表三部份組成,其總體結構如圖4-4所示,主機結構圖4-5所示。

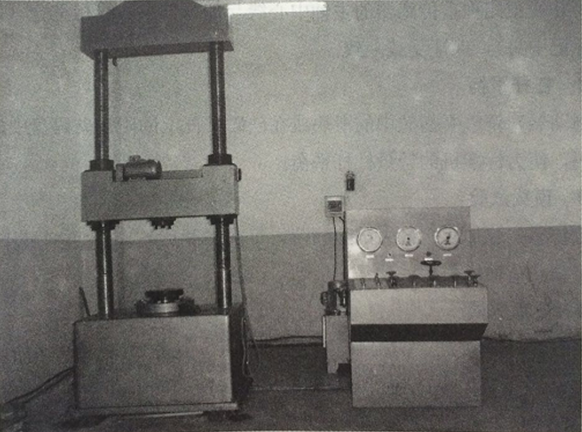

50t 手動壓式疊加型力標準機
圖4-4 50t 手動壓式疊加型力標準機XSW廣州南創電子科技有限公司

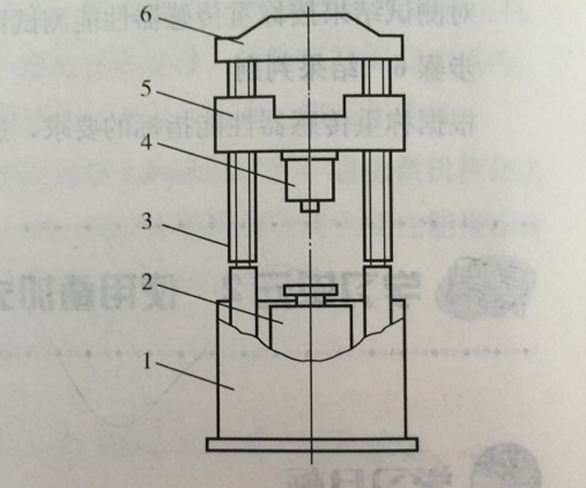

手動壓式疊加型力標準機結構示意圖XSW廣州南創電子科技有限公司
4-5手動壓式疊加型力標準機結構示意XSW廣州南創電子科技有限公司
1.機座 2.油瓶 3.絲杠 4.標準力傳感器 5.動橫梁 6.頂梁

  主機
  主機由機座、頂梁、動橫梁、絲杠、立柱等組成。動橫梁由電機帶動沿絲杠升降,以調節安裝稱重傳感器的有效空間。
  液壓系統及電控系統XSW廣州南創電子科技有限公司
  液壓系統由泵站、手動加載操縱臺、自控泵、安裝于主機上的油缸及管路等組成。XSW廣州南創電子科技有限公司
  電控系統由微機、脈沖自動跟蹤系統、伺服電機、電纜接口、打印機及軟件等組成。加卸載荷控制、數據采集和處理都由電控系統完成。
  標準力傳感器及測置顯示儀表
  一般都選用準確度等級高、穩定好的力傳感器(如C3H3型、RTN型04級、BM14A型C4級),以及專用的2000 型載荷測量顯示儀表,它能穩定地測量和顯示0.01 UV/V比率信號。
  XSW廣州南創電子科技有限公司
  二、疊加式力標準機的工作原理
  疊加式力標準機上的標準力傳感器與被檢稱重傳感器串聯,當力源對標準力傳
  感器施加某一力值時,被檢稱重傳感器也受同一力值作用,以達到比對檢測的目的。疊加式力標準機的工作任務就是用力源對標準力傳感器加載,使其輸出值達到 并穩定標注值,此標準值是在經國家授權有量傳資質的計量檢定單位的力標準機上 校準標準力傳感器時得到的。按JJG 669-2003《稱重傳感器檢定規程》的要 求,分級加載即可達到檢測稱重傳感器的目的。
  根據稱重傳感器制造工藝要求,使用手動疊加式力標準機檢測稱重傳感器。
  一、操作準備
  1.檢査測試環境的溫度、濕度是否符合要求。
  2. 指示儀表、計算機通電預熱,啟動測試系統和條碼系統。
  3. 檢査設備開關、報警裝置、閥門、微調等是否正常,有無漏油現象,蓄能器加壓是否正常,動橫梁升降是否正常。
  4.接通蓄能器油壓。
  5.測試激勵電壓,檢查標準力傳感器,注意其零點變化。
  二、操作步驟
  步驟1安裝位
  將稱重傳感器連同壓頭、壓墊一起放置在力標準機的測試平臺上,調整好距離并使標準力傳感器與被測稱重傳感器的主軸中心線與加載軸中心線相重合(即使底 座位于同心圓標記中央),保證受載一致。
  步驟2預載試驗
  施加載荷前,看清被測稱重傳感器量程,并調整好報警裝置,將微調閥門調節在中間位置,并使標準力傳感器和被測稱重傳感器在零載荷狀態。對稱重傳感器施加3次最大試驗載荷,每次加荷后均應返回到最小碰載荷,檢查最小碰載荷輸出值。
  步驟3量程測試
  逐級量程測試,按進、回程載荷點至少應有5點的要求,逐級加載至最大試驗載荷并逐級卸載至最小試驗載荷,往返3次,測量并記錄稱重傳感器的輸出值。
  步驟4數據處理
  對測試結果按稱重傳感器測試工藝要求進行計算處理。
  步驟5結果判斷
  根據稱重傳感器制造工藝要求進行檢測結果判定。
