托利多稱重模塊在自動控制系統中的應用
6Rl廣州南創電子科技有限公司
6Rl廣州南創電子科技有限公司
一、自 動 化工 業 監 控6Rl廣州南創電子科技有限公司
1.流量及物位檢測
6Rl廣州南創電子科技有限公司
某些工業應用中,檢測工業容器中的物料量經常使用流量計和物位計來檢測,這樣間接所得數據偏差比較大,而直接的稱重方式可直接得到物料量,物料的物位及流量能精確的得出。其綜合精度優于萬分之五。
6Rl廣州南創電子科技有限公司
特點:高精度、長壽命、高穩定性、標定簡單。
6Rl廣州南創電子科技有限公司

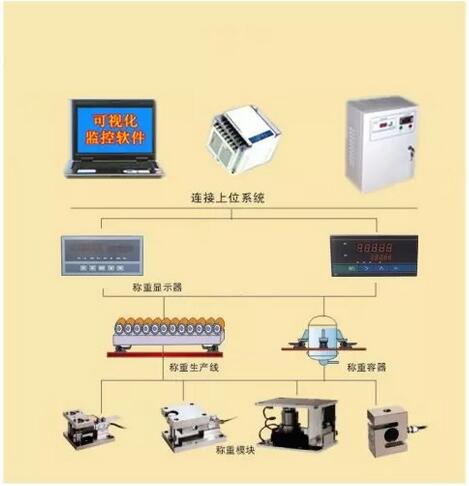

通過將
托利多稱重模塊安裝在工業容器上,在將稱重終端接上即可。依據不同的系統需要,稱重終端可提供上位聯接方式也有所不同。
二、給 料 系統6Rl廣州南創電子科技有限公司
1.恒流量給料
6Rl廣州南創電子科技有限公司

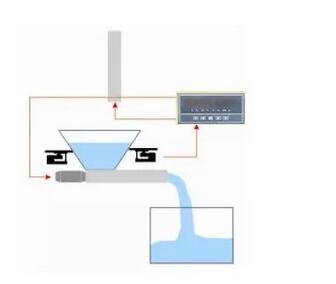

在需要恒定流量的給料的生產工藝中,實現閉環定流量給料控制方式需要更為精確的稱重方式。
6Rl廣州南創電子科技有限公司
當稱量斗的重量在下限與上限之間時,關閉上加料口,當前質量由稱重終端計算得出,以及與這設定流量偏差,通過PID調節方式去調節變頻調速器的輸出,異步電機轉速由變頻高速器調節,既相應調節了稱量斗的給料流量不變,此時上加料口打開,加料到上限值時加料口被關閉,再回到正常的PID流量調節。
6Rl廣州南創電子科技有限公司
特點:一體化結構、高精度、調節速度快。
6Rl廣州南創電子科技有限公司
構成定流量給控制系統所需設備拉式傳感器模塊或稱重模塊、稱重儀表、變頻調速器
三、定 量控 制6Rl廣州南創電子科技有限公司
1.毛重式定量控制
6Rl廣州南創電子科技有限公司
定量控制是指把離散的物料以給定的重量值批量地分裝過程。由于稱量方式不同,有凈重式定值加料、毛重式定值加料兩種。
6Rl廣州南創電子科技有限公司

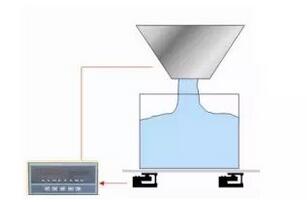

毛重式定量控制過程相對比較簡單,在秤臺上直接放上包裝物或容器,通過控制放料口的開關,來達到定量控制過程。采用這種形式較多的是液體的定值藻裝。
6Rl廣州南創電子科技有限公司
特點:結構簡單、精度高。
6Rl廣州南創電子科技有限公司
選用稱重模塊,與秤臺組成秤體,或直接選用一個平臺秤,再連接稱重儀表及一些簡單的控制按鈕,既可組成毛重式定量控制設備。
2.凈重式定量控制
6Rl廣州南創電子科技有限公司
凈重式定量控制過程是通過一個中間計量斗來完成定量放料過程。開始時,關閉計算斗的放料門,打開上部的加料口進行定值加料,達到目標值時關閉加料口,同時打開放料口將物料放入包裝物或容器,再進入下一個控制循環。
6Rl廣州南創電子科技有限公司
為了使工作效果有所提升,可采取多種加料速度,一般為雙速,即慢加和快加。也可采用雙秤輪作的高速定值控制。
6Rl廣州南創電子科技有限公司
特征:精度高、速度快、結構一體化。此結構多為包裝秤等稱重控制設備所選用。
6Rl廣州南創電子科技有限公司
構成凈重式定量控制系統只需稱重模塊、稱重儀表及操作按鈕即可。
四、配料6Rl廣州南創電子科技有限公司
1.順序配料
6Rl廣州南創電子科技有限公司
順序配料較是將各種配料按照設定的配方順序加入稱量斗中,任何時刻只允許一種物料加入稱量斗中。稱量控制設備檢測稱量物料的變化,并控制相應各物料倉的放料門,及稱量料的出料門。
6Rl廣州南創電子科技有限公司
特征:結構簡單、精度高,只用一套稱量裝置即可。
6Rl廣州南創電子科技有限公司
構成凈重式定量控制系統只需使用拉式傳感器模塊或稱重模塊、稱重儀表即可。用戶能夠從稱重終端入各種配方,下載各種配方通過上位PC機也可。
五、散料 積 算6Rl廣州南創電子科技有限公司
1.間隙散料積算控制
6Rl廣州南創電子科技有限公司
在某些難以直接稱量的物流時,可選用散料積算稱量的方法,該方法是在物料環節中加入一個中間靜態計算設備。
6Rl廣州南創電子科技有限公司
收當上面的物料被稱重斗接后,每當一定量被其接收時,既關閉上放料口,將此時的穩態重量值累計入總重量值中去,再打開其放料口,把斗內所有物料排除,下一個循環在繼續。稱量斗B每次稱量都處于靜態中,所以其總積算精度相當高。
6Rl廣州南創電子科技有限公司
特點:高精度、結構簡單、高可靠性。
6Rl廣州南創電子科技有限公司
間隙散料積算控制方式有兩種:一種是給定部目標重量,控制對散量進行累計積算輸出。另一種是對數量的多次稱量進行累計積算,得出總重量;
6Rl廣州南創電子科技有限公司
構成間隙散料積算控制系統使用稱重儀表,稱重模塊,及一個簡易的PLC即可。
2.連續散料積算控制
6Rl廣州南創電子科技有限公司
在某些難以直接稱重的物流時,可采用散料積算稱量的方法。該方法是在物料環節中加入一個中間靜態計量設備。
6Rl廣州南創電子科技有限公司

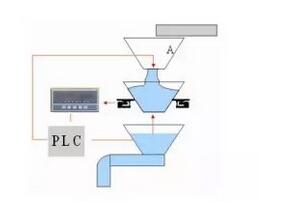

上面的物料不斷被A斗接收,并提供物料給B斗;B斗為稱量斗,每當其接收到一定量時,既關閉A斗的放料口,將此時的靜態重量值累計入總重量中去,再打印其放料口,將所有B斗中所有物料放入C斗中去;始終存有物料在C斗中,并自下排料口流出。在整個工作過程中,上進料口與下排料口的物流始終不斷。稱量斗B每次稱量都處于靜態中,所以其總積算精度相當高。
6Rl廣州南創電子科技有限公司
特點:高可靠性、高速度、高精度、對流程無影響。
6Rl廣州南創電子科技有限公司
構成連續散料積算控制系統使用稱重模塊或拉式傳感器模塊、稱重套件(含PLC)即可。
