稱重傳感器實際電路原理分析

　　稱重傳感器實際上是一種將質量信號轉變?yōu)榭蓽y量的電信號輸出的裝置。用傳感器應先要考慮傳感器所處的實際工作環境，這點對正確選用稱重傳感器至關重要，它關系到傳感器能否正常工作以及它的安全和使用壽命，乃至整個衡器的可靠性和安全性。在稱重傳感器主要技術指標的基本概念和評價方法上，新舊國標有質的差異。主要有S型、懸臂型、輪輻式、板環式、膜盒式、橋式、柱筒式等幾種樣式。fEc廣州南創電子科技有限公司

　　采用拉壓式傳感器的電子秤，這種傳感器和普通壓力傳感器相比準確度高、價格較便宜、不易損壞，因此應用前景廣泛。該電子秤可用于工廠生產中配料和測力等場合，具有測量準確，分辨率高，不易損壞和價格便宜等優點。fEc廣州南創電子科技有限公司

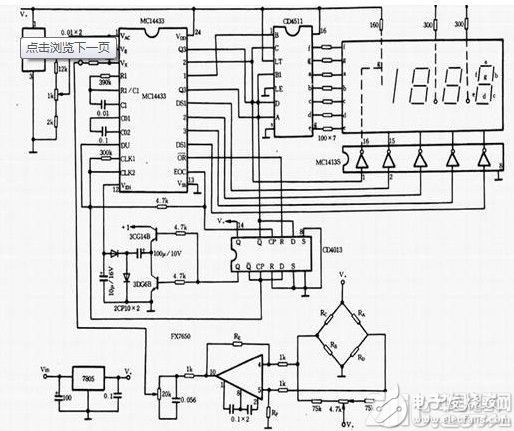

　　電子秤電路如圖所示。主集成城MC14433為A/D轉換集成塊，4511為LED顯示驅動集成塊1413為位選片子，1403提供主集成電路一穩定比較電壓，7650為斬波穩零單片集成運算放大器，放大傳感器輸出的電壓信號。傳感器用BLR型拉壓式傳感器，圖中RA、RB、RC、RD為傳感器中應變電阻。穩壓電路7805向整個電路提供5V電壓，7805的輸人電壓在 8-15V時正常工作。也可用交流220 V降壓、整流、濾波后，提供給儀器使用。fEc廣州南創電子科技有限公司

　　fEc廣州南創電子科技有限公司

 fEc廣州南創電子科技有限公司

　　由于儀器用于精度較高場合，因此14433、1403、7650外圍的阻容元件，應選用低溫度系數、熱穩定性好的，電阻應選用RJ金屬膜電阻。7650兩支1k的電阻差值和RE、RF兩電阻的差值應小于 l%，否則秤裝完后有可能調零時調不到零點。RE、RF阻值的取值范圍為幾十k到幾百k之間，視所選用的傳感器大小而定。傳感器量程小，如200kg，阻值就選小一些，量程大，如 2000kg，阻值就選大一些。如要用小數點表示，小數點電阻接V+，用小于200kg量程的傳感器時，接右邊數第一位前小數點，傳感器量程在200ks至2000kg之間時，小數點全不亮，最小分辨率為1kg。fEc廣州南創電子科技有限公司

　　fEc廣州南創電子科技有限公司

 fEc廣州南創電子科技有限公司

　　怎么用萬用表測量稱重傳感器的好壞!fEc廣州南創電子科技有限公司

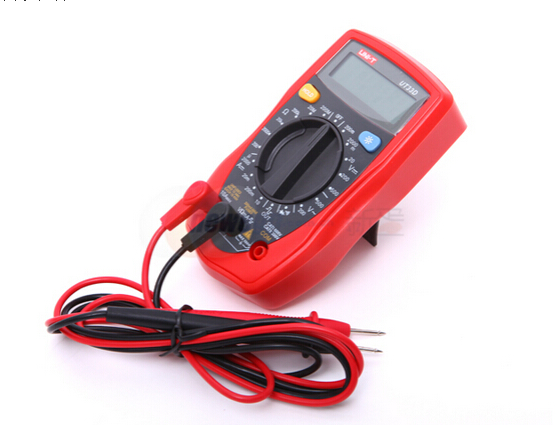

　　1，傳感器廠家出廠提供傳感器輸出靈敏度和供電電壓，我們根據這兩個參數檢測傳感輸出信號。應變片式稱重測力傳感器輸出模擬信號毫伏電壓。比如傳感器輸出靈敏度是2.0mV/V，供電電壓是DC10V，兩個了參數可以給我們提供出傳感器激勵工作電壓是需要DC10V，傳感器輸出信號對應每1V激勵電壓輸出2.0mV的線性關系。比如傳感器滿量程是50KG，那么給傳感器DC10V電壓滿量程輸出20mV。根據這個關系我們用萬用表mV檔位測量傳感器輸出信號。傳感器空載輸出是0mV正常，大于這個值，但是接近這個值，數值變化便是便是傳感器有零點漂移。如果數值很大說明傳感器損壞或者是內部橋是電路，橋臂電阻不對稱。fEc廣州南創電子科技有限公司

　　2，根據傳感器出廠提供傳感器參數，輸入電阻和輸出電阻判斷傳感器應變片是否損壞。傳感器輸入輸出電阻值每個廠家是不一樣的規格。所以這個要按照廠家標注檢測。用萬用表歐姆檔位檢測，電源和電源地的電阻，信號線也信號地的電阻。如果比出廠電阻值大說明傳感器已經過載應變片變形，如果阻值無窮大傳感器應變片嚴重損壞不可修復。fEc廣州南創電子科技有限公司

　　3.因為傳感器使用過程經常有引線拉斷，而護套線外層是完好的因此目測傳感器導線完好，我們用萬用表的歐姆檔位檢測傳感器導線通斷。如果電阻無窮大確定斷裂，如果電阻變化接觸不良。 以上是簡單用萬用表檢測稱重傳感器的常見故障。fEc廣州南創電子科技有限公司
