德國HBM壓電力測量鏈標定

　　安裝時，壓電力墊圈需要加載預應力。這同樣適用于CFW 壓電力墊圈。安裝后，力墊圈在分力模式下工作，也就是說，部分力不再通過傳感器，而是通過預應力裝置，例如  CPS 預應力套件。
　　預應力裝置會對測量鏈的靈敏度造成影響。例如，當采用 CPS 套件時，CFW 壓電力傳感器 靈敏度降低了 7-12 %。在安裝后，力墊圈需要進行標定，以獲得可靠的靈敏度。Agv廣州南創電子科技有限公司
　　采用標準力傳感器進行標定
　　標定傳感器的方法之一是采用標準力傳感器。這需要一個力傳感器和一個放大器?；趹?yīng)變原理的標準力傳感器 (C18, Z30A 系列) 尤其適合此類應用。
　　工業用力傳感器，例如 S9M 也可以使用。 如果沒有合適的放大器，也可使用 CFT 傳感器。CFT 系列傳感器是一款經過預應力加載，并經過標定的壓電力傳感器。也就是說，其靈敏度已經獲知。Agv廣州南創電子科技有限公司

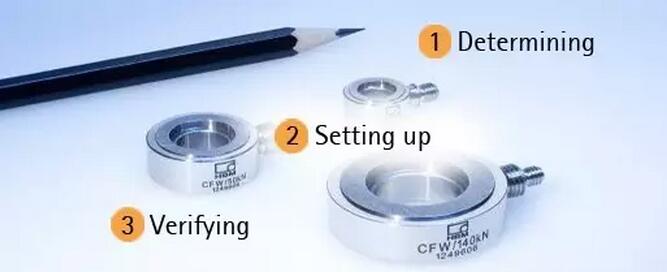

　　標定測量鏈的三個步驟
　　如上說述，壓電力墊圈 (CFW) 在安裝后，傳感器需要進行標定。這意味著，在標定后，安裝條件不能改變，尤其是需要加載預應力時。在標定時，需要考慮三個步驟:
　　安裝后，需要測量傳感器靈敏度: 當力加載到傳感器上，壓電力傳感器將產生電荷。靈敏度可以通過以下等式計算出  (靈敏度 = 電荷/力).
　　設置電荷放大器: CMD600 數字電荷放大器的量程可以自由調整的。上述的靈敏度在助手軟件中就可以計算出。為了保證分辨率，量程必須進行設定
　　驗證結果: 最好，我們推薦您再次比對標定測量鏈和壓電測量鏈的區別。
　　在文章的以下部分，我們假設您傳感器已經被安裝，并且已經加載了預應力。預應力可以通過力墊圈直接測量。一個廠方的標定證書用于此目的。調整 CMD600 ，并提高預應力到期望值。最小為 10% 的額定量程。

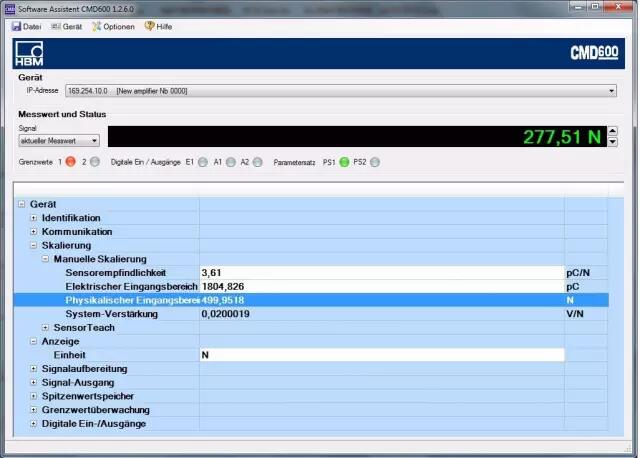

　　當使用 CMD600 電荷放大器時，需要連接電腦，請參考 CMD600 使用說明書。設置傳感器靈敏度為1， 使用這個設置來測量電荷。CMD 的靈敏度安裝制作證書上設定(4.3 pC/N). 使用的是 CFW/50 kN。使用了稍高的預應力。
　　步驟 1: 安裝后測量傳感器的靈敏度
連接傳感器到電荷放大器，必須保證測量鏈中的所有部件和周圍溫度一致。標定過程必須在連接后兩個小時后才能進行，以便進行磨合。定位標準傳感器，以保證完整的力通過它（防止分力產生）。

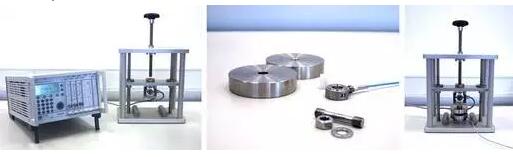

　　力墊圈的標定過程。一個基于應變的力傳感器和一個加載了預應力的 CFW。一臺  MGCplus 放大器，通過 S9M 為其提供信號。當要求很高時，我們推薦標準力傳感器。力同時加載到  S9M 和 壓電力墊圈上。這只是一個案例，實際應用中，有很多標定方法，例如通過力機來產生標準力，并通過 CFW 來監控。

　　很重要的一點是選擇合適的量程。 用您想產生的力乘以 4 pC/N. 來進行量程設定，在加上 20% 的余量。例如，希望的力是 500 N，乘以 4 pC/N，其信號大約是 2000 pC (4pC/N * 500 N = 2000 pC). 加上 20%余量，我們設定其測量范圍為 2500 pC.

　　標定的力值不能小于測量最大值的  30 % 以保證精度。另外需要防止過載，因此，重啟標定時，一定要重新設置兩個測量鏈。

　　加載到測量設備上的力（通過標準測量鏈）的值會立即顯示在運行 CMD Assistant 軟件的電腦上。

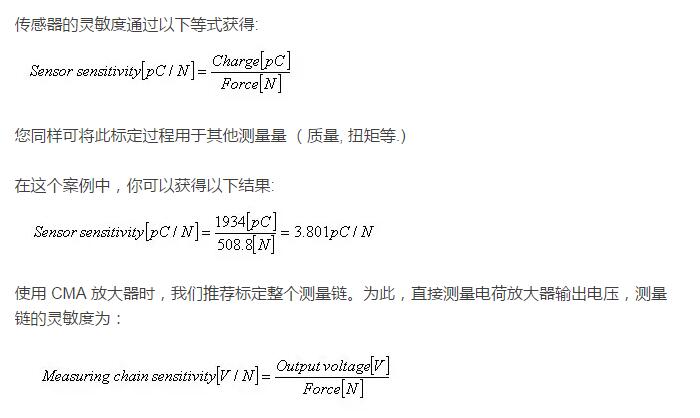

　　傳感器的靈敏度通過以下等式獲得:Agv廣州南創電子科技有限公司

　　
　　第二步: 設置放大器

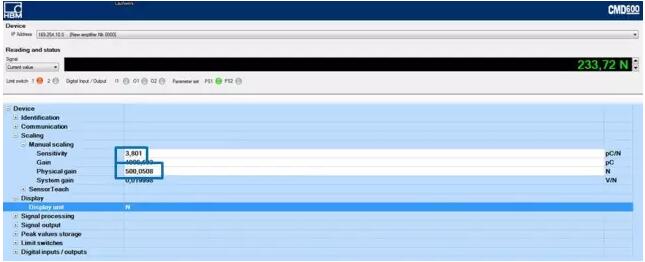

　　靈敏度可以在CMD Assistant軟件中設定。 在“傳感器靈敏度” 欄中設定。然后您可以定義 "物理輸入范圍"。這是個測量范圍，輸入你希望測量的最大力。如果以后有一個更大的力，CMD 不會提供電壓輸出。設定CMA. 按以上計算，靈敏度為 3.801 pC/N ，應用的測量訪問為500 N. CMD 對應 500 N 的輸出為 10 V。
　　步驟 3: 驗證
　　在完成所有設定后，我們推薦你再次和標準測量鏈進行比對。再次加載，并比對兩個測量鏈。
